SY1200 Mașină de lustruit cu debavurare magnetică industrială orizontală / cu pat lung

Tehnologie de poziționare și traducere: SY1200 este primul din serie care prezintă o traiectorie de mișcare compusă care combină „Translația alternativă cu rotație magnetică”. Este conceput special pentru a rezolva provocările de finisare a suprafețelor pentru componentele cu arbore lung, tubulare și de tip matrice (de exemplu, șine de ghidare de precizie, catetere medicale, radiatoare alungite). Mecanismul unic de translație conduce câmpul magnetic într-o mișcare alternativă liniară de-a lungul patului, eliminând zonele moarte de șlefuire sau „modelele de zebră” adesea văzute în câmpurile magnetice statice, asigurând o rugozitate constantă (Ra) pe toată lungimea piesei de prelucrat.

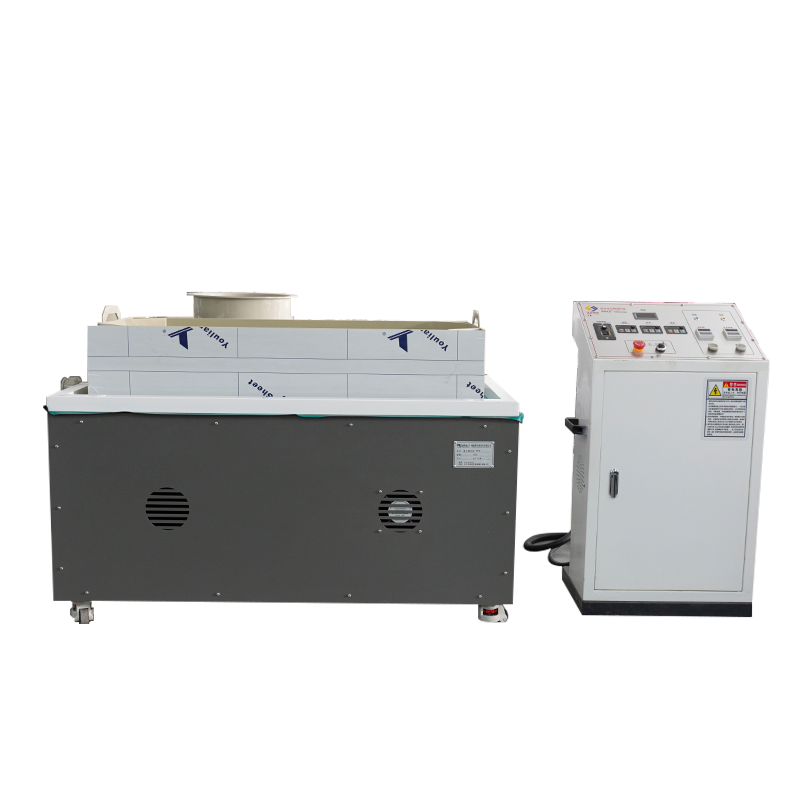

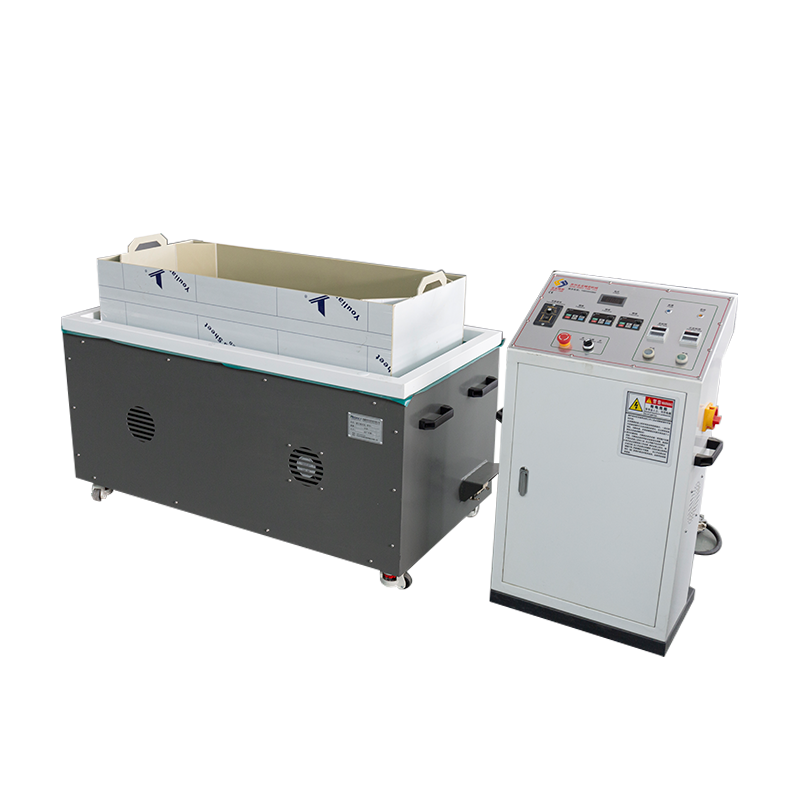

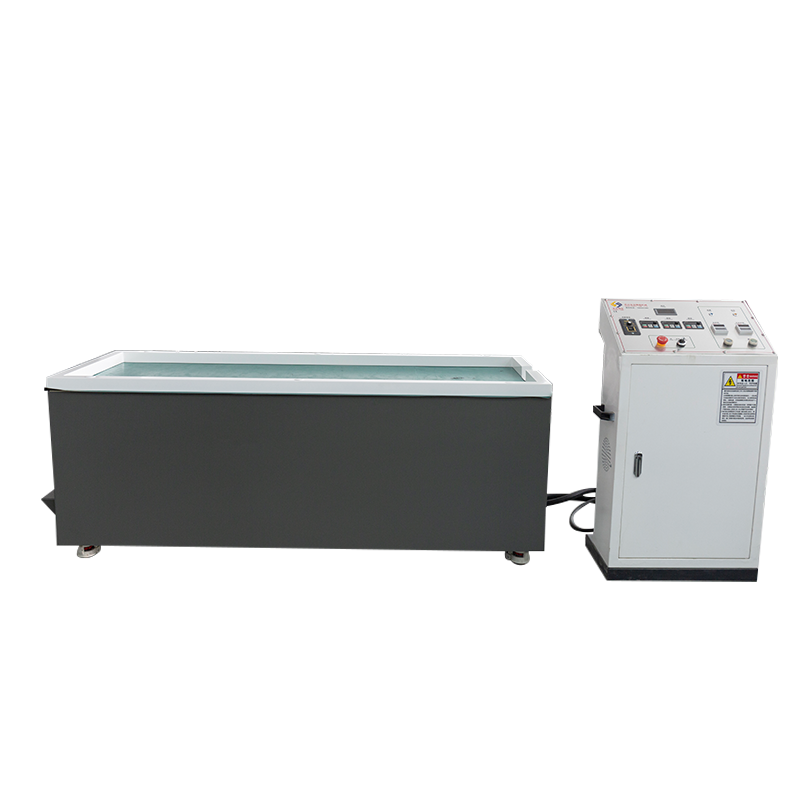

Capacitate și configurație de pat: Având un design de pat orizontal deschis, unitatea oferă o masă de lucru de 1100 * 620 mm și vine standard cu un rezervor de măcinare dreptunghiular mare care măsoară 1000 * 500 * 250 mm. Capacitatea maximă de procesare este mărită la o valoare de referință de 0-35 kg. Acest raport de aspect permite prelucrarea la nivel plat a pieselor de prelucrat cu lungimea de aproape 1 metru, prevenind încurcarea piesei de prelucrat și îmbunătățind semnificativ eficiența volumetrică per lot.

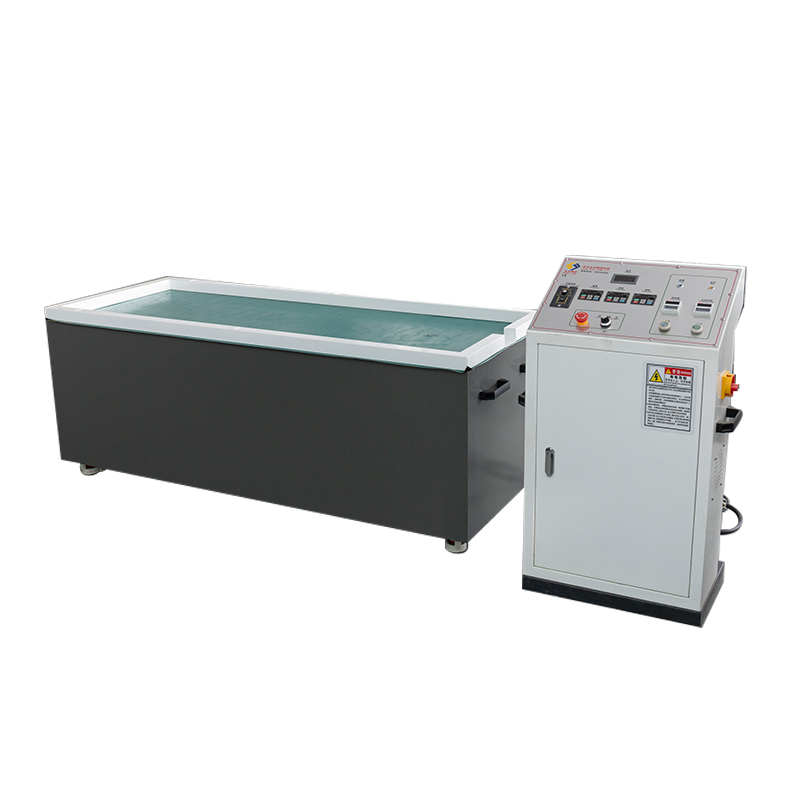

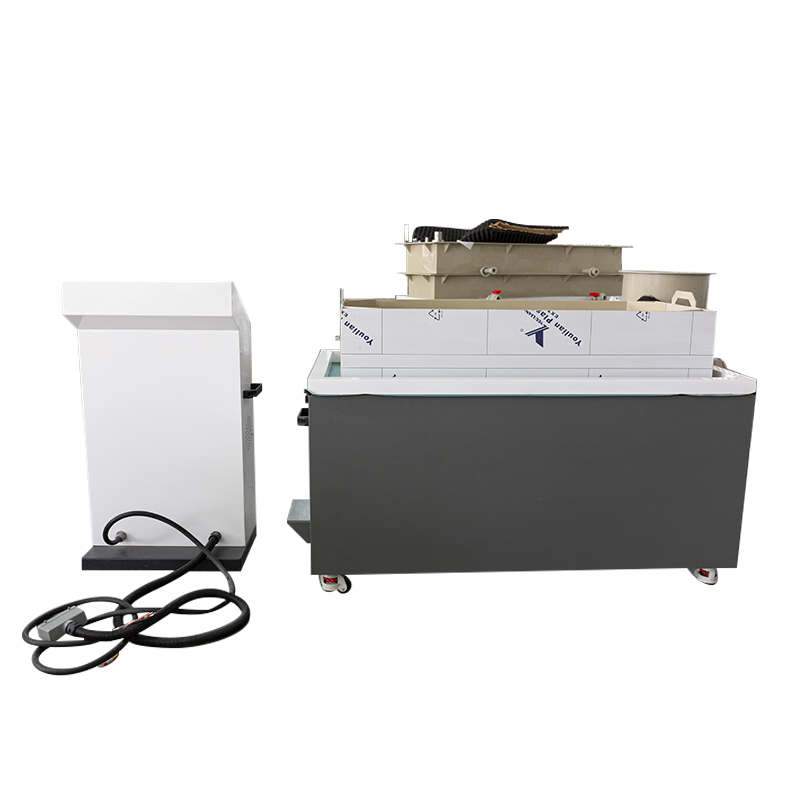

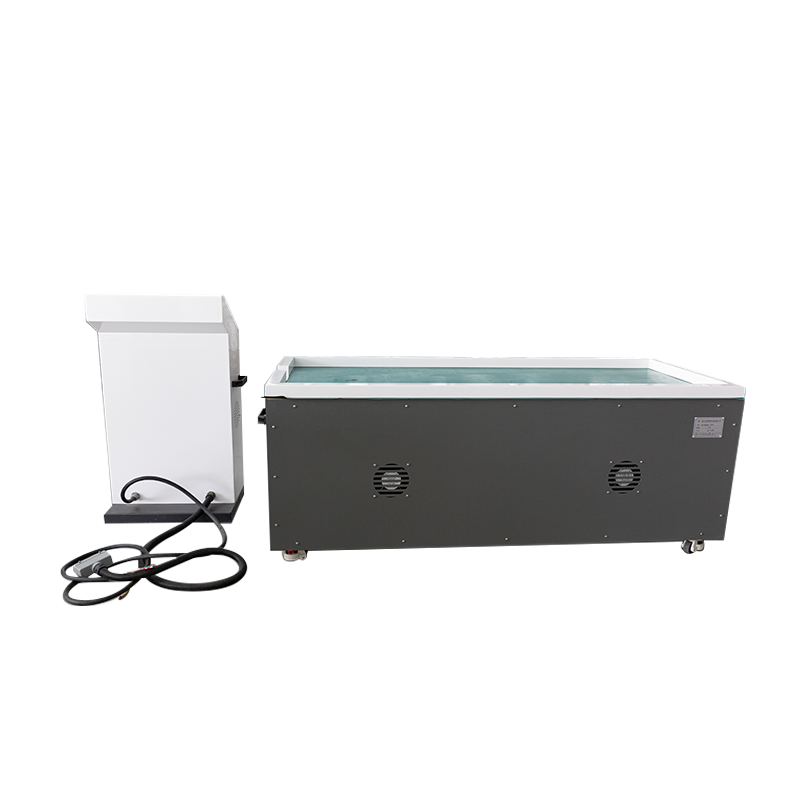

Arhitectură împărțită și putere: Pentru a se adapta la mediile industriale solicitante, SY1200 adoptă o arhitectură divizată mecanic-electric. Mașina principală măsoară 1200*720*730mm, în timp ce unitățile de control de precizie sunt găzduite într-un dulap separat (550350980mm). Acest design izolează eficient componentele electrice de vibrațiile mecanice de înaltă frecvență și stropii de fluide. Alimentat de un motor industrial de 4KW și o sursă trifazată AC380V, oferă un cuplu amplu pentru mișcarea compusă sub sarcini mari.
Controlul și stabilitatea procesului: Sistemul acceptă reglarea vitezei cu frecvență variabilă de 0-60 Hz cu control integrat pentru rotire înainte/înapoi și translație. Cu o greutate netă de 380 kg, patul rezistent oferă o rigiditate excepțională pentru translația cu cursă lungă, asigurând echilibrul dinamic chiar și la o sarcină completă de 35 kg și prelungind durata de viață a componentelor transmisiei mecanice.

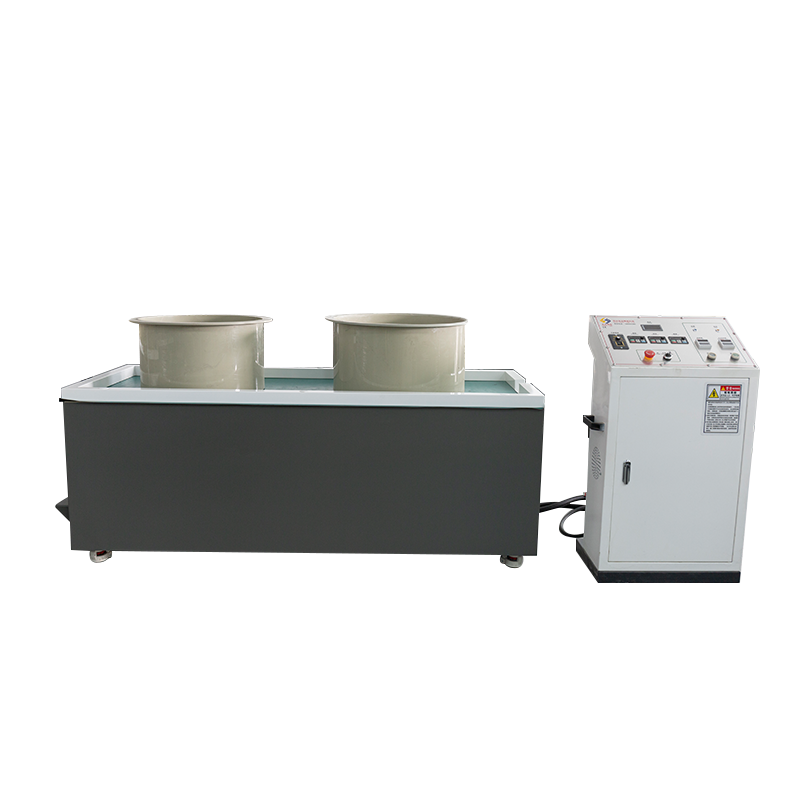

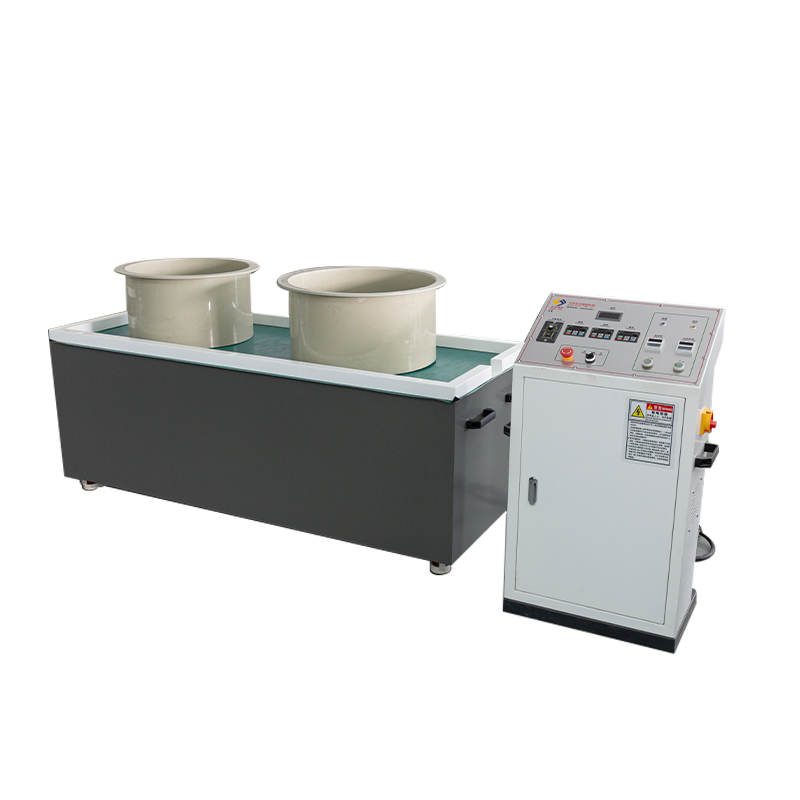

Aprovizionare standard: Livrat strict la standardele industriale, pachetul include 8 kg de știfturi magnetice din oțel inoxidabil SUS304 și 50 kg de fluid de măcinat specializat. Configurația standard include 2 recipiente dreptunghiulare de măcinat, 1 sită de separare și 1 separator de pini, permițând producția imediată în masă a pieselor alungite la instalare.
